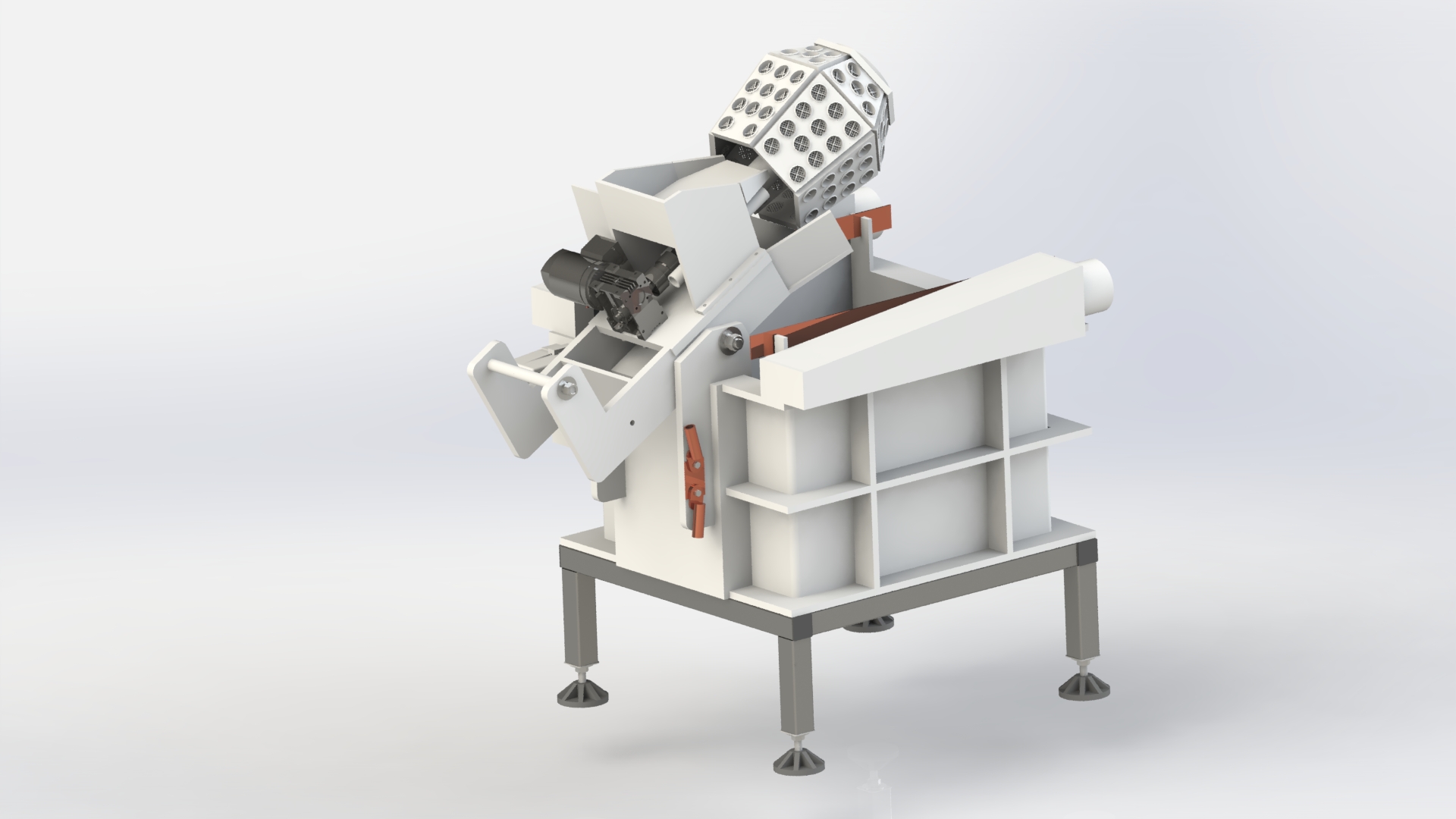

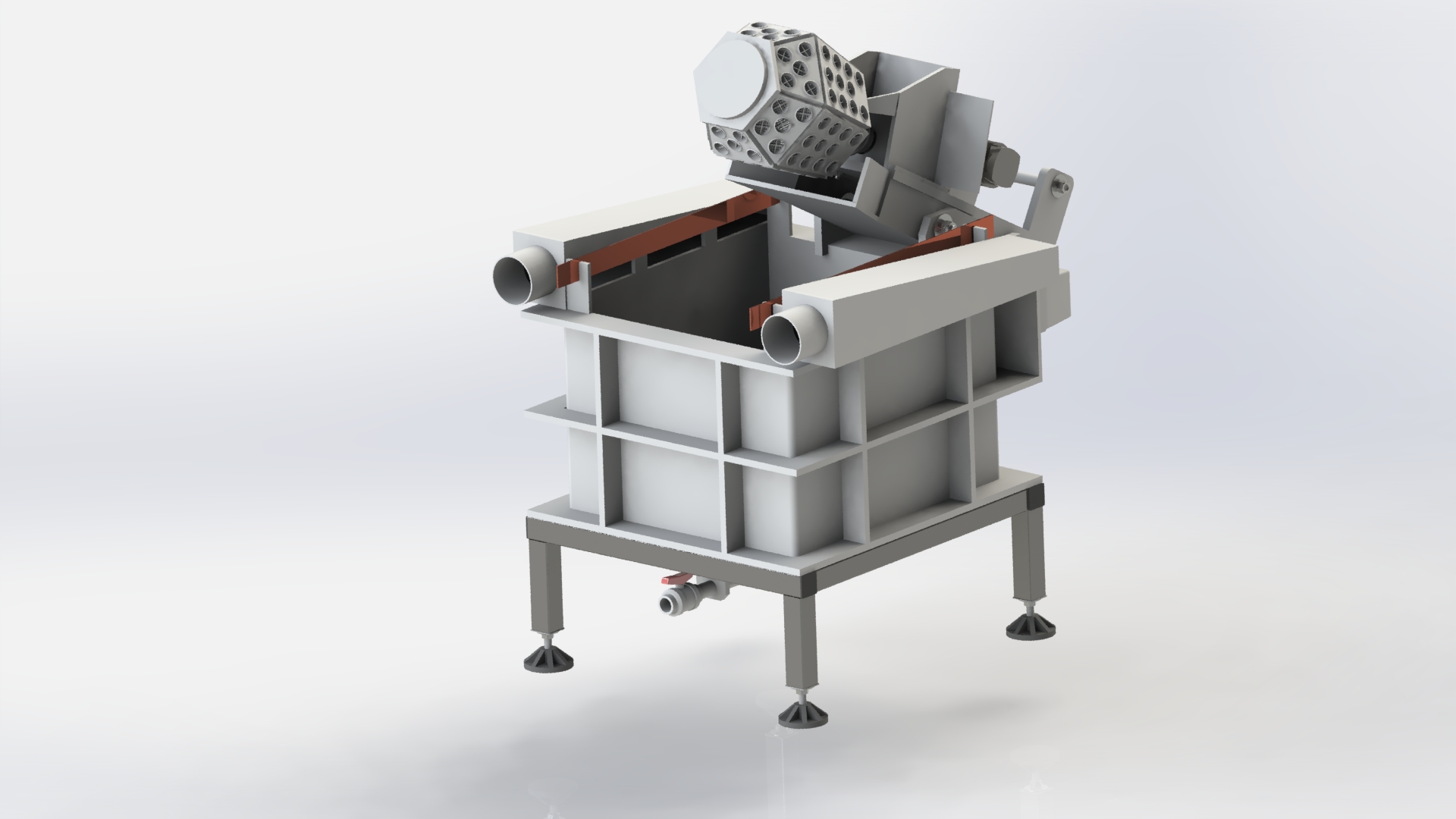

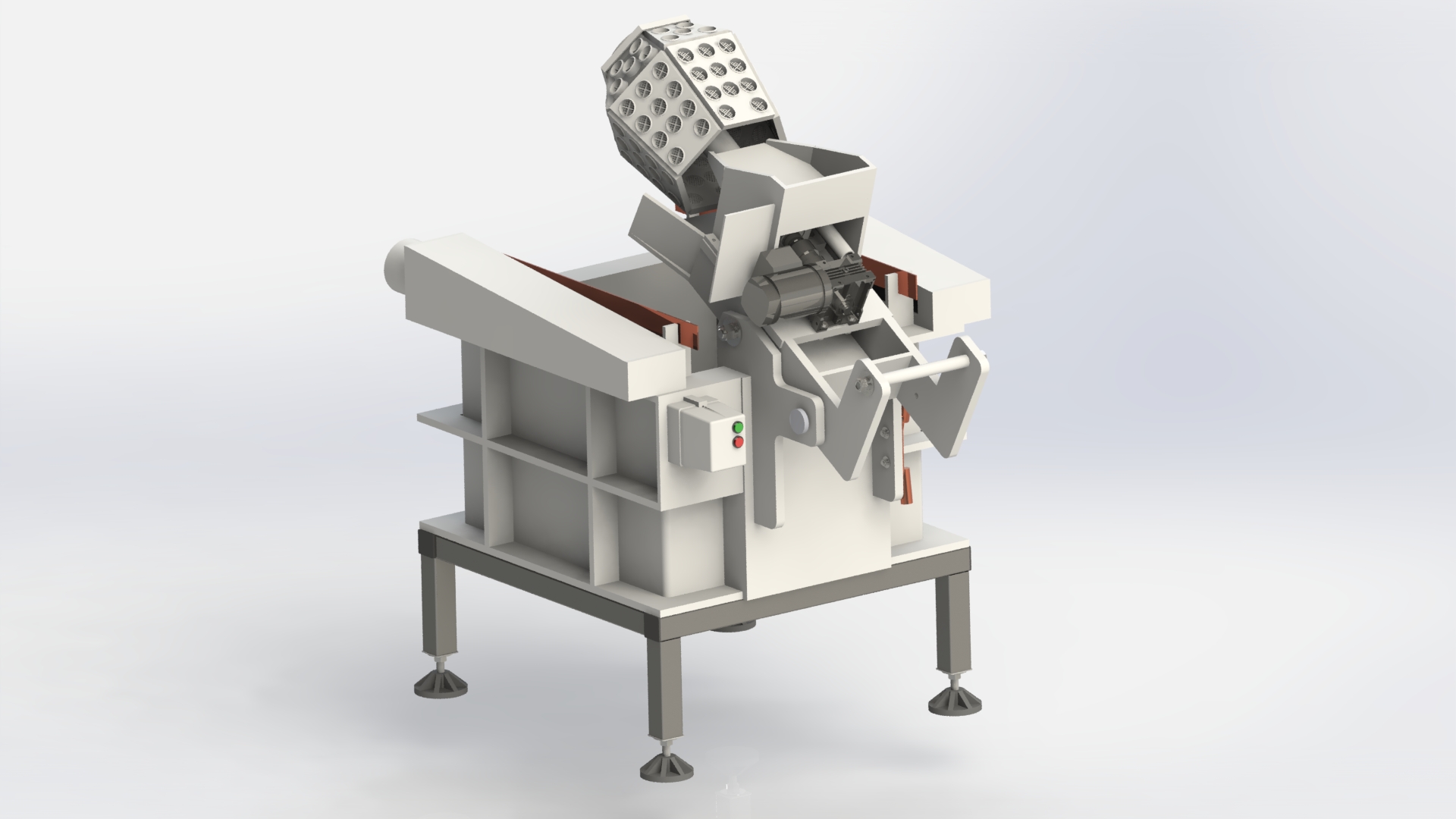

Колокольная ванна представляет собой емкость, в которую опускается погружной колокол/емкость с перфорированными стенками и приводится во вращение мотор-редуктором через вал, закрепленным на внутренней стороне днища. Колокол погружается либо ручным, либо автоматизированным способом. Управление мотор-редуктором происходит при помощи пульта, закрепленного на корпусе ванны.
Для удобства обслуживания колокольной ванны, в ней может быть предусмотрен лоток для выгрузки и загрузки деталей. Емкость (ванна) комплектуется согласно технологических требований для поддержания заданного режима работы, а именно:
-змеевиками охлаждения/нагрева;
-системой водоподвода;
-системой фильтрации электролита;
-анодными штангами;
-источником тока (по требованию заказчика);
-бортотсосами и пр.
Так как химические растворы вредны для обслуживающего персонала, то установка должна оборудоваться местной вентиляцией и крышкой (съемной либо откидной). Как показывает практика, наиболее оптимальной конструкцией корпуса колокола является шестигранная, либо восьмигранная усеченная пирамида с широким днищем и узкой горловиной в отношении не более 2:3 и углом наклона граней ориентировочно 71°. Гальванический колокол ГК ТОПОЛ-ЭКО сваривается из перфорированных листов полипропилена, при необходимости (в зависимости от размера и загрузки колокола) колокол оснащается ребрами жесткости. Размер перфорации подбирается в зависимости от размера покрываемых деталей. В колокол загружаются детали, и опускается специально закрепленный катод цилиндрической формы с гибкой изолированной подводкой, который контактирует с деталями в процессе электролиза.
Материал колокольной ванны
При изготовлении установки используются химически стойкие материалы, такие как полипропилен, нержавеющая сталь, поливинилхлорид.
Достоинства
- большая производительность,
- высокая объемная плотность тока,
- надежность,
- возможность размещения дополнительного оборудования в ванной.
Недостатки
- ограничение по размерам деталей,
- большие габариты установки,
- необходимость изолирования вала от воздействия растворов.
